超全電線電纜知識點總結！這些你都了解嗎？



　　一、電線電纜中BV、BLV等符號含義



　　絕緣電線（布電線）是指包覆絕緣層的電線，包含各種銜接線、安裝線。



　　L便是鋁芯的代碼

　　R便是(軟)的意思，要做到軟，便是添加導體根數



　　BLV鋁芯聚氯乙烯絕緣電線



　　以上電線結構：導體+絕緣



　　BV是1根直徑1.78mm和7根0.68兩種



　　BVR是19根直徑0.41mm



　　它比BVR更軟，仍是2.5是49根0.25mm銅絲



　　比RV多了一層塑料護套



　　BVVB銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜,便是2根BV線，在+一層白色的護套。



　　二、什么是護套線



　　護套線是指帶有護套層的單芯或多芯電線，帶護套的較安全。說白了，咱們最常用的“護套線”，一層白色聚氯乙烯護套，里面套著幾根BV線。這種線一般是銅芯導線，除了導線外面有一層絕緣層外，導線外面還有一層維護層。常用的護套線有RVV、BVV、RVVB、bvvb這幾種類型。護套線的可分為硬護套線和軟護套線兩種。依據使用環境和形狀分為圓護套線和扁護套線，圓護套線一般的是多芯，扁的一般是單芯。



　　Y----聚乙烯J----交聯V----聚氯乙烯護套



　　【規范】1.5平方到240平方不等



　　【銅質】國標無氧銅（紫銅）



　　【規范】本產品按GB12706《額外電壓35KV銅芯、鋁芯塑料絕緣電力電纜》規范出產，同時還可依據用戶需求定做電纜。



　　【一般額外電壓】（U0/U)0.6/1---26/35kv



　　1.電纜導體的最高額外溫度為90°C，短路時（最長持續時間不超越5S），電纜導體的最高溫度不超越250°C。



　　3.敷設時答應曲折半徑：?jiǎn)涡倦娎|不小于電纜外徑的15倍；多芯電纜不小于電纜外徑的10倍。



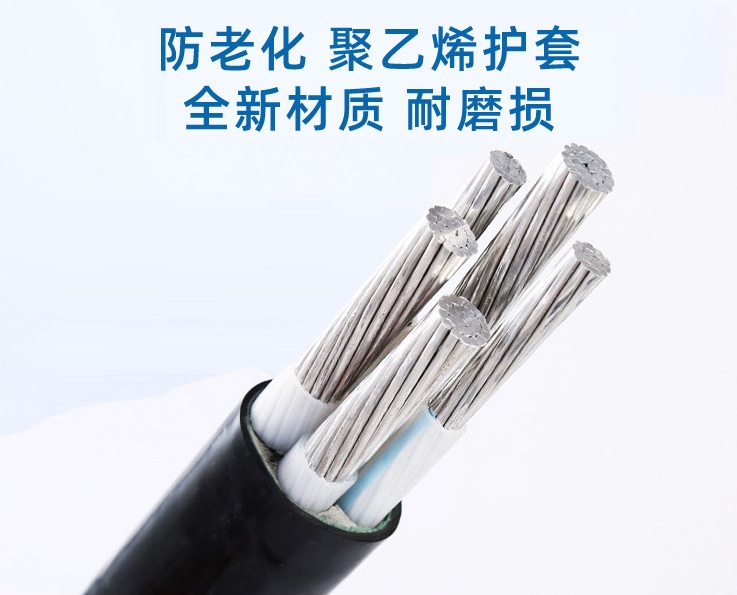

　　三、YJV是什么電纜（YJV電纜含義）



　　【全稱】交聯聚乙烯絕緣聚氯乙烯護套電力電纜



　　Y----聚乙烯J----交聯V----聚氯乙烯護套



　　【芯數】單芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等



　　【規范】1.5平方到240平方不等



　　【色彩】黑色



　　【銅質】國標無氧銅（紫銅）



　　【護套】聚氯乙烯PVC



　　【規范】本產品按GB12706《額外電壓35KV銅芯、鋁芯塑料絕緣電力電纜》規范生產，一起還可根據用戶需要定做電纜。



　　【用途】適用于室內、電纜溝、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般為電路傳輸?shù)闹鞲傻溃~外電壓為電力線路輸配電用。



　　【一般額外電壓】（U0/U)0.6/1---26/35kv



　　【使用特性】



　　1.電纜導體的最高額外溫度為90°C，短路時（最長持續時間不超越5S），電纜導體的最高溫度不超越250°C。



　　2.敷設電纜時的環境溫度不應該低于0°C



　　3.敷設時允許彎曲半徑：?jiǎn)涡倦娎|不小于電纜外徑的15倍；多芯電纜不小于電纜外徑的10倍。



　　四、ＹＣ是什么電纜



　　YC橡套電纜全稱重型通用橡套軟電纜，是橡套線的一種。YC電纜適用于溝通額外電壓450/750V以下家用電器、電動工具和各種移動式電器設備或輕型移動電氣設備，或用于工地上臨時施工用，能接受較大的機械外力作用。線芯的長時間答應工作溫度應不超越60℃。Y代表橡膠絕緣，C代表重型電纜。里面的護套也為橡膠絕緣，導體為銅絲。橡套電纜分為重型電纜（yc電纜）、中型電纜（yz電纜）及輕型電纜（YQ電纜）。好的YC電纜的絕緣層都是純天然橡膠制作，導體則以杰出導電功用的無氧銅桿為佳品。而目前市場的大部分產品均或多或少不能達到此種質量。



　　YC電纜內首要為多芯電纜，常用的有2芯、3芯、4芯、5芯，銅芯的面積0.75到幾十平方不等。



　　五、BV電線電纜知識



　　BV電纜線：是銅芯聚氯乙烯絕緣電線電纜，簡稱塑銅線，是電線電纜中最常用的一種線，也是咱們?nèi)粘Ｉ钪薪佑|最多的一種線。



　　導體資料：無氧銅



　　色彩：黑，黃，藍，紅、棕、白等



　　額外電壓：450/750V



　　電纜答應曲折半徑：



　　電纜外徑（D）為25mm者及以上應不小于6D。



　　電纜（線）的標志須按GB6995規范履行，標志應明晰、耐擦。



　　產品規范：GB5023.3-1997 JB8734-98契合IEC CCC規范，國標bv電纜出產合格證有必要印有3C認證標志。



　　六、WDZR-BYJ是什么意思



　　BYJ：銅芯交聯聚乙烯絕緣布電線450/750VWDZR-BYJ：銅芯阻燃無鹵低煙交聯聚乙烯絕緣布電線450/750V及以下建筑、電器、開關等動力裝置固定布線。



　　七、電纜型號含義解答



　　R－銜接用軟電纜（電線），軟結構。



　　B－平型（扁形）



　　A－鍍錫或鍍銀



　　P－織造屏蔽



　　P22－鋼帶鎧裝



　　ZR—阻燃型



　　WDZ—無鹵低煙阻燃型



　　2：通用各種字母代表的意義：



　　B:扁,半,編(織),泵,布,(聚)苯(乙烯),



　　電纜通用符號表明的意義：



　　〔2〕用處



　　P－信號電纜



　　〔3〕絕緣層



　　Y－聚乙烯



　　〔4〕導體。T－銅芯缺省表明，L－鋁芯。



　　V－聚氯乙烯



　　Q－鉛包



　　H－橡膠



　　LW－皺紋鋁套



　　N－丁晴橡皮護套



　　八、電線電纜術語和名詞



　　按GB/T2900.10-1984，電線電纜定義為：用以傳輸電能、信息和完成電磁能轉化的線材產品。為便于選用及進步產品的適用性，我國的電線電纜產品按其用處可分為下列五大類。



　　2）繞組線：以繞組的方式在磁場中切開磁力線感應發生電流，或通以電流發生磁場所用的電線，故又稱為電磁線，包含具有各種特性的漆包線、繞包線、無機絕緣線等。



　　4）通訊電纜和通訊光纜：通訊電纜是傳輸電話、電報、電視、廣播、數據和其他電信息的電纜；通訊光纜是以光導纖維（光纖）作為光波傳輸介質，進行信息傳輸；射頻電纜是適用于無線電通訊、廣播和有關電子設備中傳輸射頻信號的電纜。



　　電線電纜——用以傳輸電能、信息和完成電磁能轉化的線材產品。微信大眾號：修建水電知識渠道



　　軟電纜——使用時要求柔軟，并在結構和資料上能滿足這一（柔軟性）要求的電纜。



　　單芯電纜——只要一根絕緣線芯的電纜。



　　扁（多芯）電纜——多根絕緣線芯組平行排列成扁平狀的多芯電纜。



　　裸電線——沒有絕緣層的電線。



　　絞線——由多根圓線或型線呈螺旋形絞組成的導體。



　　漆包線——具有漆膜絕緣（層）的電線，首要用作繞組線。



　　不滴流電纜——在最高接連工作溫度下浸漬劑不流淌的整體浸漬紙絕緣電纜。



　　充油電纜——用絕緣油作加壓流體，并能使油在電纜中自在活動的一種自容式壓力型電纜。



　　通訊電纜——傳輸電氣信息用的電纜，包含市內通訊電纜、長途通訊電纜、局用電纜和數據通訊電纜。



　　單位式電纜——許多線組以束絞或同心絞合組成單元，再將許多單元絞組成電纜芯的電纜。



　　同軸電纜——由同軸對組成的通訊電纜。



　　電話軟線——用作電話設備銜接的軟電線。



　　實心導體（導線）——由一根圓線或型線制成的導體（導線）。



　　金屬鍍層導體——每根單線都鍍覆以不同金屬或合金薄層的導體。



　　金屬包覆導體——由一種金屬作為內部分和用冶金加工法（熔接）包覆另一種金屬作為外層的導線組成的導體。



　　束合導體——由多根單線，按同一方向，同一節距以螺旋形束合而成的導體。



　　扇形導體——截面形狀近似扇形的型導體。



　　緊壓導體——通過機械緊壓或拉伸，或恰當選擇單線的形狀和配置，以減小絞合空隙的絞合導體。



　　絕緣層——電纜中具有耐受電壓特定功用的絕緣資料。



　　擠包絕緣——一般由一層熱塑性或熱固性資料擠包成的絕緣。



　　浸漬紙絕緣——用浸漬絕緣紙組成的繞包絕緣。



　　塑料絕緣——由塑料制成的密實層的或帶包的絕緣。



　　屏蔽層——將電磁場限制在電纜內或電纜元件內，并維護電纜免受外電場、磁場影響的屏蔽層。包覆在電纜外的屏蔽層一般是接地的。



　　絕緣屏蔽——包覆在絕緣層上金屬或非金屬資料的電屏蔽層。



　　主線芯——電線電纜中承擔首要功用的絕緣線芯。



　　對稱線對——由結構相同對稱于縱向軸線的絕緣線芯所組成的線組。



　　填充物——在多芯電纜中用于填充各個絕緣線芯之間空隙的資料。



　　阻隔層——用以防止電纜的不同組成部分間（如導體和絕緣或絕緣和護層間）相互有害影響的阻隔薄層。



　　金屬護套——由金屬制成的護套。



　　非金屬護套——由高分子資料制成的護套。



　　外護套——包在金屬套外面的作為電纜最外層護套的非金屬套。



　　外被層——在電纜外面的一層或幾層非擠出的掩蓋層。



　　百分?jǐn)?shù)電導率——在20℃時國際規范軟的規范電阻率（IACS）與同溫度下資料的電阻率之比，用百分?jǐn)?shù)表明，可用分量或體積計算。



　　導體截面——組成導體的各個單線垂直于導體軸線的橫截面之和。



　　節徑比——絞合元件的絞距與其螺旋直徑之比。



　　絞合常數——絞合前元件的長度與絞合后制件的長度之比。



　　織造掩蓋率（織造密度）——織造資料掩蓋表面積與織造層總表面積之百分比。



　　退火——對冷加工后的金屬線材接連或不接連的進行熱處理，以減小或消除冷加工硬化的進程。



　　束合——制作束合導體的進程。



　　繞包——用帶材繞制同心繞包層的進程。



　　空隙繞包——帶狀資料繞包時，帶邊與相鄰帶邊不相搭連而留有必定空隙的繞包方式。



　　成纜——由若干根絕緣線芯（或包有金屬護套的線芯）或單元線組和其它元件絞合（或加繞包）成電纜芯的進程。



　　交聯——借物理或化學辦法，使塑料由線型結構轉變?yōu)榭臻g網狀結構的進程。



　　織造——用金屬絲或非金屬纖維在導體或絕緣層等元件上織造成有網狀圖形的進程。



　　裝鎧——在電纜上包覆鎧裝層的進程。



　　九、YJV電纜和VV電纜三點不同



　　YJV電纜和VV電纜在功用上根本相同，但是他們的差異也是很明顯的，首要有三個：



　　1.產品的命名不同，所代表的意義也不同：YJV電纜絕緣用的是交聯聚乙烯，VV電纜絕緣用的是聚氯乙烯。



　　2.兩種線在出產設備和工藝制造上也有差異的：



　　VV為塑力纜，YJV即交聯電纜，其絕緣層功用優于塑力纜。



　　YJV只是在絕緣材料上做了交聯處理提高了耐熱溫度,而VV沒有。



　　YJV電纜工作溫度達90度，而VV只有70度，同截面積YJV電纜載流量大。



　　VV類電纜導體工作最高額定溫度為攝氏70度，短路時（持續時間小于5秒）最高溫度不超越攝氏160度。



　　YJV類電纜導體工作最高額定溫度為攝氏90度，短路時（持續時間小于5秒）最高溫度不超越攝氏250度。



　　YJV從長遠看比VV好（運用壽命長等），但比VV貴。從短路容許的最高度看：YJV為250度，VV為160、140。



　　YJV運用環境在防水方面比VV差，如果是埋地敷設應選用VV電纜，選用YJV時有必要保證電纜無水浸，即保證電纜溝（井）排水杰出。若是電纜橋架敷設則選用YJV。



　　從技術經濟指標看，三芯的YJV比VV電纜的各項參數都要高。在民用建筑中引薦運用YJV，其載流量比VV的大，更為首要的是在電氣火災時，因?yàn)槠浣^緣材料不含氯，燃燒時不會產生有毒氣體。所以也就是說VV的環保功用差些。在民用，核電等范疇VV已根本被YJV替代，但是在許多的工業企業，VV應用還是十分廣泛的，原因是它的價格便宜。



　　因?yàn)閅JV電纜在性?xún)r(jià)比方面要優于VV電纜，所以YJV電纜有替代VV電纜的趨勢。



　　十、什么是ＢＶＶ線



　　BV電線全稱銅芯聚氯乙烯絕緣聚氯乙烯護套圓型護套線，又稱輕型聚氯乙烯護套電纜，俗稱硬護套線。銅芯（硬）布電線，單芯的是圓的，雙芯的便是扁的。常常用于明裝電線。



　　字母B表明布電線，字母V表明塑猜中的聚氯乙烯。還有銅芯符號、硬線（常見的單芯導體）符號省掉沒有表明。



　　BVV與BV線的差異便是BVV比BV就多一層護套。適用于溝通電壓450/750V及以下動力設備、日用電器、外表及電信設備用的電纜電線。線芯長時間答應工作溫度不超越+65度。其標稱截面從0.75-10平方共分0.75；1.0；1.5；2.5；4；6；10；七種規范。適用于溝通電壓450/750V及以下動力設備、日用電器、外表及電信設備用的電纜電線。
